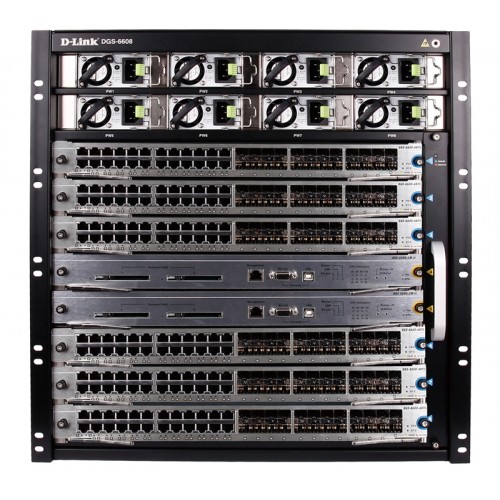

D-Link DGS-6608

Коммутаторы на основе шасси серии DGS-6600 представляют собой интеллектуальные,  высокопроизводительные и многоуровневые устройства, предназначенные для локальных и региональных сетей. Данная серия коммутаторов является идеальным решением в ситуациях, когда необходима непрерывная работа сетевых приложений и высокий уровень производительности, безопасности и управления.



Благодаря гибкой модульной архитектуре и соответствию промышленным стандартам, эти коммутаторы позволяют легко осуществить масштабирование сети, являясь, таким образом, выгодной инвестицией для предприятий.



Коммутаторы серии DGS-6600 оснащены высокоскоростной коммутационной матрицей, расширенными функциями программного обеспечения, включая поддержку IPv6. Данные коммутаторы обеспечивают высокую производительность, отказоустойчивость и идеально подходят не только для решения текущих задач, но и задач актуальных в ближайшей перспективе.



Высокая отказоустойчивость

DGS-6608 оснащен 2 слотами для установки управляющих модулей. Каждый управляющий модуль оснащается собственной коммутационной фабрикой, а также программным обеспечением, и может использоваться для резервирования, распределения нагрузки и решения задач управления. Благодаря 4/8 резервным источникам питания, работающим по схеме распределения нагрузки, и возможности замены вентиляторного блока в «горячем режиме», DGS-6604/8 обладает высокой отказоустойчивостью и является идеальным решением для критически важных сетевых приложений.



DGS-6608

• Шасси с 8 слотами

• 2 слота для управляющих модулей

• 6 слотов для установки выбранных пользователем модулей

• До 8 слотов для резервных источников питания по схеме 5 + 3

• Возможность замены вентиляторного блока и пылевого фильтра

• Коммутационная матрица 1,152 Тбит/с



Универсальный модульный дизайн

Серия DGS-6600 представлена двумя моделями:



DGS-6604 – это шасси с 4 слотами, три из которых используются для установки выбранных пользователем модулей. Кроме того,  имеются 4 слота для установки резервных источников питания и один слот для установки заменяемого вентиляторного блока.



DGS-6608 – это шасси с 8 слотами. Два слота используются для установки управляющих модулей с возможностью резервирования, а остальные – для выбранных пользователем модулей. Кроме того,  имеются 8 слота для установки резервных источников питания и один слот для установки заменяемого вентиляторного блока.



Данная модульная архитектура обеспечивает масштабирование сети благодаря установке дополнительных модулей, которые можно легко заменить в любое время в зависимости от требований.



Использование DGS-6600 в качестве коммутатора уровня агрегации

Благодаря использованию набора модулей с портами 10/100/1000BASE-T, поддержке РоЕ, SFP, и 10-Gigabit магистральным портам, IT-персонал может установить в свободный слот модуль с различными типами портов и использовать устройство в качестве коммутатора уровня агрегации (т.е. дистрибуции), который обеспечивает высокую плотность портов для подключения большого количества рабочих мест в офисе или в сетях Metro Ethernet с высокой плотностью абонентского оборудования.



Высокая производительность

Коммутатор использует метод распределенной коммутации, где каждый линейный модуль (модуль с портом для подключения непосредственно к сетевым узлам) определяет путь передачи для каждого пакета.  Коммутаторы синхронизируют информацию о коммутации и маршрутизации между управляющими и линейными модулями с целью выявления самого быстрого пути передачи данных. Благодаря использованию линейного модуля, выполняющего коммутацию L2/3/4 независимо от управляющих модулей, коммутаторы серии DGS-6600 выполняют более быструю передачу пакетов без задержек.



Высокая плотность портов

Устанавливая в 4-слотовое шасси модули расширения, пользователи могут получить до 144 гигабитных портов или 48 портов 10-Gigabit, а в 8-слотовое – до 288 гигабитных портов или 96 портов  10-Gigabit. Все модули можно заменить в «горячем режиме», не выполняя изменений в настройках аппаратного или программного обеспечения. Использование 96 портов 10GE, работающих по принципам неблокируемой архитектуры, упрощает переход к 10G магистрали.



Конвергенция приложений

Коммутаторы серии DGS-6600 сочетают в себе расширенные функции аппаратного и программного обеспечения, например, приоритезацию трафика (QoS) и маршрутизацию Multicast, обеспечивая, таким образом, работу приложений в реальном времени, таких как Интернет-телефония, видео-конференции, IP-видеонаблюдение и IPTV. Помимо этого, данные коммутаторы поддерживают РоЕ, обеспечивая подачу питания и сетевое подключение для РоЕ-устройств, таких как IP-телефоны и беспроводные точки доступа. Коммутаторы являются идеальным решением для крупномасштабных предприятий. Примером конвергенции приложений является использование мобильных VoIP-приложений через беспроводные точки доступа, подключенные к коммутаторам серии DGS-6600.



Поддержка технологии IPv6

Коммутаторы серии DGS-6600 являются полностью совместимыми с сетями на базе протокола IPv6. Сеть



Интернет постоянно расширяется в связи с увеличением числа приложений, в которых используется Интернет, включая беспроводные устройства, различное оборудование для дома и офиса, транспортные средства, подключенные к Интернет, интегрированные службы телефонии, а также в связи с растущими потребностями в вычислительной и игровой сфере. Использование адресации IPv6 упрощает механизмы, применяемые для обеспечения комплексной безопасности сетевых устройств. Поддержка IPv6 особенно актуальна для приложений и сервисов, требующих большое количество IP-адресов.



Комплексная безопасность

Коммутаторы серии DGS-6600 обеспечивают защиту не только от несанкционированного доступа пользователей, но и предотвращают проникновение вирусов и «червей». Защита доступа осуществляется с помощью списков управления доступом ACL, функции Port Security и IP-MAC-Port Binding. Расширенные функции безопасности обеспечивают защиту от вредоносных атак, замаскированных под протоколы управления и способных вызвать перегрузку центрального процессора (СPU) и снижение производительности. Серия DGS-6600 повышает уровень безопасности сетевого управления, обеспечивая аутентификацию и шифрование трафика администрирования с помощью протоколов SSH v2 и SNMP v3.



Функции MPLS

Коммутаторы серии DGS-6600 поддерживают функции MPLS (Multiprotocol  Label  Switching), обеспечивающие построение интеллектуальных сетей следующего поколения и предоставляющие широкий набор расширенных сервисов в рамках существующей инфраструктуры. Поддержка функции MPLS позволяет корпоративным клиентам использовать такие сервисы как point-to-point VPN, VPWS (VLL) и point-to-multi-point VPN, VPLS. Данное решение можно легко интегрировать в любую существующую инфраструктуру, например, IP, Frame Relay, ATM или Ethernet. Трафик абонентов, поступающий по различным каналам, можно агрегировать в граничном сегменте MPLS, не меняя текущих настроек коммутаторов доступа, так как MPLS не зависит от технологий, используемых на уровне доступа.



Управление трафиком для услуг Triple Play

Серия DGS-6600 предоставляет набор многоуровневых функций QoS/CoS, включая управление полосой пропускания на основе потока и защиту от широковещательного/многоадресного/одноадресного шторма, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видео-конференции, IPTV и IP-видеонаблюдение будут обслуживаться с надлежащим приоритетом. Bandwidth control обеспечивает гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки уровня 2, коммутатор DGS-6600 реализует обработку IPTV-приложений.



Технология D-Link Green

Компания D-Link занимает ведущие позиции в развитии инновационной энергосберегающей технологии, не снижающей производительность и функциональные возможности устройства. Коммутаторы серии DGS-6600 поддерживают технологию D-Link Green, которая позволяет использовать режим сохранения энергии, Smart  Fan и РоЕ по расписанию. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов. Функция Smart Fan обеспечивает автоматическое включение встроенных вентиляторов при определенной температуре, обеспечивая продолжительную, надежную и экологически безвредную работу коммутатора. Применение РоЕ по расписанию позволяет коммутатору получать информацию об активности определенного порта в заданный момент времени, и при необходимости автоматически отключить неактивный порт.

Резервные источники питания переменного и постоянного тока нельзя использовать совместно.

Резервные источники питания постоянного тока не поддерживают РоЕ функционал, т.е. РоЕ модули будут работать как обычные модули.

Характеристики

Шасси

• Количество слотов: 8

• Количество слотов в шасси (для управляющих модулей): 2

• Свободные слоты (для модулей): 6

• Коммутационная матрица: 1.152 Тбит/с

• Макс. скорость перенаправления пакетов: 857.14 Mpps



Макс. плотность портов

• Порты 10/100/1000BASE-T: 288

• Порты 10/100/1000BASE-T с поддержкой PoE: 288

• Порты SFP: 288

• Порты 10G SFP+: 96



Программное обеспечение

Функции L2

• Таблица MAC-адресов

  - до 32 K на модуль I/O

• Управление потоком

  - Управление потоком 802.3x

  - Предотвращение блокировок HOL

• Jumbo-фрейм до 9,732 байт

• IGMP Snooping

  - IGMP v1/v2/v3 Snooping

  - Поддержка 2K групп

  - IGMP Proxy2

  - Fast Leave на основе порта

• 802.3ad Link Aggregation

  - Соответствует 802.1AX и 802.3ad

  - Макс. 128 групп на устройство, 8 портов на группу

  - Поддержка агрегации между портами разных модулей (cross-module trunk)

• Зеркалирование портов

  - 3 группы зеркалирования

  - One-to-one, Many-to-one

  - Tx/Rx/Both

  - на основе потока и RSPAN

• RERP (Rapid Ether Ring Protection )

• MLD Snooping

  - MLD v1/v2 Snooping

  - Поддержка 2K групп

  - MLD Snooping Fast Leave на основе хоста

• Loopback Detection

• L2 Protocol Tunneling²



VLAN

• Группы VLAN

  - Макс. 4K групп VLAN

• GVRP

  - Поддержка 256 динамических VLAN

• 802.1Q Tagged VLAN

• VLAN на основе порта

• 802.1v Protocol VLAN

• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта

  -Selective Q-in-Q

• VLAN Translation

• VLAN на основе MAC-адресов

• VLAN на основе подсети

• VLAN Trunking

• Super VLAN



Функции L3

• Макс. кол-во IP-интерфейсов: 4K

• ARP Proxy

• VRRP

• Туннелирование IPv6

  - Настройка вручную

  - ISATAP

  - 6to4

• Обнаружение соседних устройств IPv6 (ND)

• IPv6 Phase 2 Ready

• Gratuitous ARP²

• Loopback интерфейс



Маршрутизация L3

• 12K записей в таблице маршрутизации IPv4/IPv6

• 8K записей в таблице коммутации L3 IPv4/IPv6

• 256 записей статических маршрутов IPv4/IPv6

  - Поддержка ECMP

  - Поддержка WCMP²

• Маршрутизация на основе политик

• RIP v1/v2/ng

• OSPF

  - OSPF v2/v3

  - Пассивный интерфейс OSPF

  - Stub/NSSA Area

  - OSPF Equal Cost Route

• BGP4

• BGP+²



Multicasting L3

• Группы multicast: 1K

• PIM-DM

• PIM-DM v6²

• PIM-SM

• PIM-SM v6²

• PIM Sparse-Dense Mode²

• DVMRP v3



QoS

• IEEE 802.1p CoS

• 8 очередей на порт

• Обработка очередей

  - Strict Priority

  - Weighted Round Robin (WRR)

  - Strict + WRR

  - Strict + DRR

  -WDRR

• Механизм борьбы с перегрузками

  - RED

• CoS на основе:

  - порта коммутатора

  - VLAN ID

  - очередей приоритетов 802.1p

  - MAC-адреса

  - IPv4/v6-адреса

  - DSCP

  - типа протокола

  - класса IPv6-трафика

  - метки потока IPv6

  - TCP/UDP-порта

  - содержимого пакета, определяемого пользователем²

• Поддержка следующих действий для потоков:

  - Добавление тега приоритета 802.1p

  - Добавление тега приоритета TOS/DSCP

  - Управление полосой пропускания

  - Гарантированная полоса пропускания  (CIR), мин. шаг до 64 Кбит/с

• Управление полосой пропускания

  - на основе порта (Входящее/Исходящее, мин. шаг до 64 Кбит/с)

• QoS на основе времени

• Маркеры "Три цвета маркировки"

  - trTCM

  - srTCM



Списки управления доступом (ACL)

• Ingress ACL

• Egress ACL²

• ACL на основе:

  - Приоритета 802.1p

  - VLAN ID

  - MAC-адреса

  - Ether Type

  - LLC

  - IPv4/v6-адреса

  - DSCP

  - типа протокола

  - номера TCP/UDP-порта

  - класса IPv6-трафика

  - метки потока IPv6



Безопасность

• SSH v2

• Port Security: до 16 MAC-адресов на порт

• Защита от широковещательного/многоадресного/ одноадресного шторма

• IP-MAC-Port Binding

• Предотвращение атак DoS

• Предотвращение атак ARP Spooofing²

• D-Link Safeguard Engine



MPLS

• LDP

• VPWS (VLL)

• VPLS

• MPLS/BGP L3 VPN²



AAA

• 802.1X

  - Управление доступом на основе порта

  - Управление доступом на основе MAC-адреса

  - Динамическое назначение VLAN

• Аутентификация на сервере RADIUS

• Guest VLAN

• Управление доступом на основе Web (WAC)² :

  - Управление доступом на основе порта

  - Управление доступом на основе хоста

  - Динамическое назначение VLAN

• Управление доступом на основе MAC-адресов (MAC)² :

  - Управление доступом на основе порта

  - Управление доступа на основе хоста

  - Динамическое назначение VLAN

• TACACS+



DDM (Digital Diagnostics Monitoring)*

Да



Управление

• Web-интерфейс

• Интерфейс командной строки CLI

• Telnet-сервер (Поддержка IPv4/IPv6)

• Telnet-клиент

• TFTP-клиент

• SNMP v1/v2c/v3



SNMP over IPv6

• SNMP Traps

• Системный журнал

• RMON v1



Поддержка групп 1,2,3,9

• Файловая система Flash

• Несколько версий ПО

• Несколько версий конфигурации

• Команда отладки (Debug command)

• Учетные записи с 15 уровнями прав доступа

• Доверенный хост

• Восстановление пароля

• Поддержка Microsoft® NLB2

• DHCP-клиент

• DHCP Relay

  - Опция 82

• DHCP-сервер

• SNTP

• Ping (Поддержка IPv4/IPv6)

• Traceroute (Поддержка IPv4/IPv6)



D-Link Green

• Энергосбережение по статусу соединения

• PoE по расписанию



Стандарт MIB/IETF

• DLINK-MSTP MIB

• DLINK-TC MIB

• draft-ietf-idmr-dvmrp MIB-11, DVMRP-STD MIB

• IEEE Std 802.1X,IEEE8021-PAE MIB

• IEEE Std 802.3ad,IEEE8023-LAG MIB

• RFC791 IP MIB

• RFC792 ICMPv4 MIB

• RFC793 TCP MIB

• RFC826 ARP MIB

• RFC1212 Concise MIB Definitions

• RFC1213 MIBII

• RFC1215 MIB Traps Conversion

• RFC1338, RFC1519 CIDR MIB

• RFC1724 RIPv2 MIB

• RFC1886 DNS IPv6 MIB

• RFC1981 MTU Discovery IPv6 MIB

• RFC2460 IPv6 MIB

• RFC2461, RFC4861 ND IPv6 MIB

• RFC2462, RFC4862 IPv6 автоматическая настройка

• RFC2463, RFC4443 ICMPv6 MIB

• RFC2464 IPv6 over Ethernet MIB

• RFC2474, RFC3168, RFC2571 SNMP Framework MIB

• RFC2572 SNMP Message Processing Dispatching MIB

• RFC2573 SNMP Applications MIB

• RFC2574 User-based Security Model for SNMPv3 MIB

• RFC3260 DS Field Definition MIB

• RFC2716, RFC3748 EAP MIB

• RFC2737 Entity MIB

• RFC2787 VRRP MIB

• RFC2819 RMON MIB

• RFC2863 IF MIB

• RFC2893, RFC4213 IPv4/v6 Dual Stack Function MIB

• RFC2934 PIM MIB для IPv4

• RFC3411 SNMP-FRAMEWORK MIB

• RFC3412 SNMP-MPD MIB

• RFC3413 SNMP-TARGET MIB

• RFC3413 SNMP-NOTIFICATION MIB

• RFC3414 SNMP-USER-BASED-SM MIB

• RFC3415 SNMP-VIEW-BASED-ACM MIB

• RFC3418 SNMPv2 MIB

• RFC3513, RFC4291 IPv6 Addressing Architecture MIB

• RFC3584 SNMP-COMMUNITY MIB

• RFC3635 EtherLike MIB

• RFC4133 ENTITY MIB

• RFC4188 BRIDGE MIB

• RFC4273 BGP4 MIB

• RFC4292 IP-FORWARD MIB

• RFC4293 IP MIB

• RFC4363 P-BRIDGE MIB

• RFC4363 Q-BRIDGE MIB

• RFC4560 DISMAN-PING MIB

• RFC4560 DISMAN-TRACEROUTE MIB

• RFC4750 OSPF MIB

• RFC5060 PIM-STD MIB

• RFC5132 IPMCAST MIB

• RFC5240 PIM-BSR MIB

• RFC5519 MGMD-STD MIB



Поддерживаемые LAN-модули		10/100/1000 BASE-T	SFP	10/100/1000 BASE-T/ SFP Combo	10G XFP	10G SFP+
Используемые модули	DGS-6600-48T	48	-	-	-	-
	DGS-6600-48S	-	48	-	-	-
	DGS-6600-48S-C1	-	48	-	-	-
	DGS-6600-48TS	24	24	-	-	-
	DGS-6600-48P	48	-	-	-	-
	DGS-6600-24SC2XS	-	12	12	-	2
	DGS-6600-24SC2XS-C1	-	12	12	-	2
	DGS-6600-8XG	-	-	-	8	-
	DGS-6600-16XS-D	-	-	-	-	16

Размеры

445 мм × 500 мм × 470 мм



Рабочая температура

От 0° до 50°С



Температура хранения

От -40° до 70°С



Рабочая влажность

От 10 % до 90 % (без образования конденсата)



Влажность при хранении

От 5 % до 90 % (без образования конденсата)



EMI

FCC Class A, CE, C-Tick, VCCI, ICES-003



Безопасность

cUL, CB

¹ Модель будет доступна в будущем

²Функция в следующих версиях программного обеспечения

* Данные функции будут реализованы в следующей версии ПО
