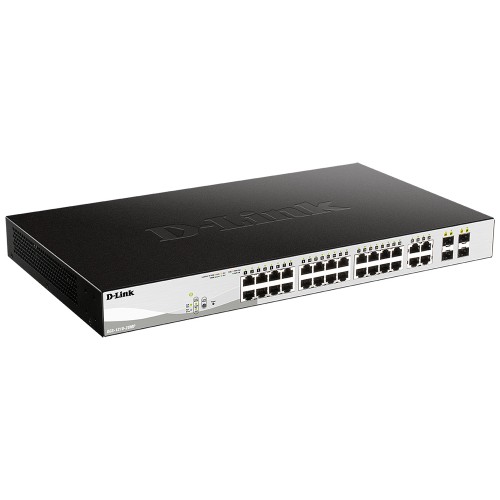

D-Link DGS-1210-28MP
Настраиваемый коммутатор серии WebSmart DGS-1210-28MP, оснащенный 24 портами 10/100/1000Base-T с поддержкой PoE и 4 комбо-портами 100/1000Base-T/SFP (DGS-1210-28MP/F)/4 портами 1000Base-X SFP (DGS-1210-28MP/E), поддерживает технологию D-Link Green и расширенные функции управления и безопасности, обеспечивая высокую производительность и масштабирование сети. Функции управления включают SNMP, управление на основе Web-интерфейса, утилиту D-Link Network Assistant и упрощенный интерфейс командной строки (CLI) через Telnet. DGS-1210-28MP поддерживает Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика. Данная модель оснащена интеллектуальными вентиляторами, которые способны изменять скорость вращения в зависимости от температуры, что позволяет экономить электроэнергию и снизить уровень шума.
Power over Ethernet
24 порта данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 370 Вт, что позволяет пользователям подключать к DGS-1210-28MP устройства, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.
Экономия электроэнергии
Благодаря технологии D-Link Green коммутатор DGS-1210-28MP позволяет экономить электроэнергию без ущерба для производительности и функциональных возможностей. Коммутатор определяет статус соединения для каждого порта и обеспечивает автоматический переход неактивных портов в спящий режим. Благодаря используемому чипсету коммутатор DGS-1210-28MP позволяет существенно сократить энергозатраты.
Функции уровня 2
Коммутатор DGS-1210-28MP поддерживает полный набор функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Функция управления потоком IEEE 802.3x позволяет оптимизировать нагрузку на коммутатор для повышения надежности передачи данных. Поддерживая скорость на каждом из портов до 2000 Мбит/с в режиме полного дуплекса, коммутатор обеспечивает высокую производительность, необходимую для подключения рабочих мест. Коммутатор поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.
Auto Surveillance VLAN и и Auto Voice VLAN
Коммутатор DGS-1210-28MP поддерживает Auto Surveillance VLAN (ASV) и Auto Voice VLAN, что делает его идеальным решением для развертывания систем видеонаблюдения и IP-телефонии. Данный функционал позволяет автоматически распознавать в общей сети оборудование для видеонаблюдения и VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для видеотрафика или голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Surveillance VLAN и Auto Voice VLAN обеспечивает стабильную работу видео- и VoIP-приложений, качественную передачу и максимальную защиту мультимедиа трафика вне зависимости от общей загруженности сети. Кроме того, DGS-1210-28MP поддерживает функцию автоматического обнаружения ONVIF-совместимого оборудования1, например сетевых камер и накопителей, а также специальный режим Web-интерфейса для удобного мониторинга систем видеонаблюдения1.
Сетевая безопасность
Функция D-Link Safeguard Engine обеспечивает эффективный механизм защиты коммутатора от вирусов и вредоносного трафика. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Помимо этого, функция списков управления доступом (ACL) увеличивает безопасность сети, отфильтровывая трафик, исходящий от несанкционированных MAC/IP-адресов. DGS-1210-28MP также поддерживает функцию предотвращения атак ARP Spoofing, защищающую сеть от атак, которые могут привести к изменению трафика или его задержке из-за отправки злоумышленником ложных ARP-сообщений. С целью предотвращения атак ARP Spoofing коммутатор использует списки управления доступом для блокировки пакетов, содержащих ложные ARP-сообщения. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.
Удобное управление
Утилита D-Link Network Assistant обеспечивает автоматическое обнаружение и отображение на экране коммутаторов D-Link серии WebSmart, принадлежащих одному и тому же L2 сегменту сети. Благодаря этой утилите пользователю не нужно менять IP-адрес своего компьютера, что упрощает начальную установку коммутатора. Пользователю доступна расширенная конфигурация и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения. Коммутатор DGS-1210-28MP также поддерживает программу D-View 7 и упрощенный интерфейс командной строки (CLI) через Telnet. D-View 7 является системой сетевого управления, которая позволяет управлять наиболее важными параметрами, такими как работоспособность, надежность, гибкость и безопасность.
1Только для DGS-1210-28MP/F.
Характеристики
|
Аппаратная версия |
F1, F2
|
E1
|
|
Аппаратное обеспечение |
||
|
Процессор |
RTL8382M (500 МГц)
RTL8218B
RTL8214FC
BCM59121
|
BCM53344 (400 МГц)
BCM50282
BCM59121
|
|
Оперативная память |
128 МБ
|
256 МБ
|
|
Flash-память |
32 МБ
|
|
|
Интерфейсы |
24 порта 10/100/1000Base-T с поддержкой PoE
4 комбо-порта 100/1000Base-T/SFP
|
24 порта 10/100/1000Base-T с поддержкой PoE
4 порта 1000Base-X SFP
|
|
Индикаторы |
Power
Link/Activity/Speed (на порт)
Power Fail/Power Ok (на порт PoE)
PoE Max
Fan Error
|
Power
Link/Activity/Speed (на порт)
Power Fail/Power Ok (на порт PoE)
PWR Max
Fan Error
|
|
Кнопки |
Кнопка Reset
|
|
|
Сетевые кабели |
UTP категории 5, 5e (макс. 100 м)
|
|
|
Разъем питания |
Разъем для подключения питания (переменный ток)
|
|
|
Функционал |
||
|
Стандарты и функции |
IEEE 802.3 10Base-T (медная витая пара)
IEEE 802.3u 100Base-TX (медная витая пара)
IEEE 802.3ab 1000Base-T (медная витая пара)
IEEE 802.3az Energy Efficient Ethernet
Автоматическое согласование скорости и режима дуплекса
Управление потоком IEEE 802.3x
IEEE 802.3z 1000Base-X
Автоматическое определение MDI/MDIX на всех медных портах
|
|
|
Дуплексный режим |
Полу-/полный дуплекс для скорости 10/100 Мбит/с
Полный дуплекс для скорости 1000 Мбит/с
|
|
|
Производительность |
||
|
Коммутационная матрица |
56 Гбит/с
|
|
|
Метод коммутации |
Store-and-forward
|
|
|
Размер таблицы МАС-адресов |
8K записей
|
16K записей
|
|
Макс. скорость перенаправления 64-байтных пакетов |
41,7 Mpps
|
|
|
Буфер пакетов |
512 кБ
|
1,5 МБ
|
|
Jumbo-фрейм |
10 000 байт
|
9 216 байт
|
|
Программное обеспечение |
||
|
Функции уровня 2
|
||
|
Статические MAC-адреса |
256 записей
|
|
|
IGMP Snooping |
256 групп
|
|
|
IGMP v1/v2 |
+
|
+
|
|
IGMP v3 awareness |
+
|
+
|
|
Поддержка статических многоадресных групп |
До 64 групп
|
|
|
IGMP на VLAN |
+
|
+
|
|
Поддержка IGMP Snooping Querier |
+
|
+
|
|
Loopback Detection |
+
|
+
|
|
802.3ad Link Aggregation |
Макс. 4 группы на устройство/8 портов на группу
|
Макс. 14 групп на устройство/8 портов на группу
|
|
LLDP |
+
|
+
|
|
LLDP-MED |
+
|
+
|
|
Jumbo-фреймы |
До 10 000 байт
|
До 9 216 байт
|
|
Spanning Tree Protocol |
||
|
802.1D STP |
+
|
+
|
|
802.1w RSTP |
+
|
+
|
|
802.1s MSTP |
+
|
+
|
|
Управление потоком |
||
|
802.3x |
+
|
+
|
|
Предотвращение блокировок HOL |
+
|
+
|
|
Зеркалирование портов |
||
|
One-to-One |
+
|
+
|
|
Many-to-One |
+
|
+
|
|
Поддержка зеркалирования для входящего/ исходящего/трафика в обоих направлениях |
+
|
+
|
|
Фильтрация многоадресных рассылок |
||
|
Перенаправление всех незарегистрированных групп |
+
|
+
|
|
Фильтрация всех незарегистрированных групп |
+
|
+
|
|
Настраиваемый интерфейс MDI/MDIX |
+
|
+
|
|
MLD Snooping |
256 групп
|
|
|
MLD v1 |
+
|
+
|
|
MLD v2 |
-
|
+
|
|
MLD v2 awareness |
+
|
-
|
|
VLAN
|
||
|
802.1Q |
+
|
+
|
|
Группы VLAN |
Макс. 256 статических VLAN-групп
|
|
|
Диапазон VID |
1-4094
|
|
|
Asymmetric VLAN |
+
|
+
|
|
Auto Voice VLAN |
+
|
+
|
|
Макс. количество задаваемых пользователем OUI |
10
|
|
|
Макс. количество OUI по умолчанию |
8
|
|
|
Auto Surveillance VLAN |
+
|
+
|
|
Качество обслуживания (QoS)
|
||
|
802.1p |
+
|
+
|
|
Обработка очередей |
8 очередей на порт
|
|
|
Strict |
+
|
+
|
|
Weighted Round Robin (WRR) |
+
|
+
|
|
Управление полосой пропускания |
|
|
|
На основе порта (входящее/исходящее) |
Значение из диапазона 16-1024000 Кбит/с
|
С минимальным шагом 64 Кбит/с для 10/100/1000 Мбит/с
|
|
QoS на основе: |
||
|
Очередей приоритетов 802.1p |
+
|
+
|
|
DSCP |
+
|
+
|
|
ToS |
+
|
+
|
|
IP Precedence |
+
|
+
|
|
Класса трафика IPv6 |
+
|
+
|
|
Номера TCP/UDP-порта |
+
|
+
|
|
MAC-адреса |
+
|
-
|
|
Ether type |
+
|
-
|
|
IP-адреса |
+
|
-
|
|
Типа протокола |
+
|
-
|
|
Функции уровня 3
|
||
|
IP-интерфейс |
4 интерфейса
|
1 интерфейс
|
|
IPv6 Neighbor Discovery (ND) |
+
|
+
|
|
Статическая маршрутизация |
+
|
+
|
|
Поддержка статических маршрутов IPv4 |
124 маршрута
|
64 маршрута
|
|
Поддержка статических маршрутов IPv6 |
50 маршрутов
|
32 маршрута
|
|
Списки управления доступом (ACL)
|
||
|
Макс. количество списков доступа |
50
|
|
|
Макс. количество правил для IPv4, MAC и IPv6 |
768
|
|
|
Каждое правило может быть привязано к одному порту |
+
|
+
|
|
ACL на основе: |
||
|
Очередей приоритетов 802.1p |
+
|
+
|
|
VLAN |
+
|
+
|
|
MAC-адреса |
+
|
+
|
|
Ether type |
+
|
+
|
|
IP-адреса |
+
|
+
|
|
DSCP |
+
|
+
|
|
Типа протокола |
+
|
+
|
|
Номера TCP/UDP-порта |
+
|
+
|
|
Класса IPv6-трафика |
+
|
+
|
|
Безопасность
|
||
|
Защита от широковещательного/ многоадресного/одноадресного шторма |
+
|
+
|
|
D-Link Safeguard Engine |
+
|
+
|
|
DHCP Server Screening |
+
|
+
|
|
Привязка IP-MAC-Port (Интеллектуальная привязка) |
||
|
Инспектирование ARP-пакетов |
+
|
+
|
|
Инспектирование ARP-пакетов + IP-пакетов |
+
|
+
|
|
Поддержка DHCP Snooping |
+
|
+
|
|
Управление доступом 802.1X на основе портов |
+
|
+
|
|
Предотвращение атак DoS |
+
|
+
|
|
Предотвращение атак ARP Spoofing |
+
|
+
|
|
Макс. количество записей |
127
|
64
|
|
Сегментация трафика |
+
|
+
|
|
SSH v2 |
+
|
+
|
|
SSL |
+
|
+
|
|
TLS v1.0 |
+
|
+
|
|
Port Security |
До 64 MAC-адресов на порт
|
|
|
Обнаружение проблем, связанных с совпадением сетевых адресов |
-
|
+
|
|
AAA
|
||
|
Аутентификация 802.1X |
||
|
Поддержка локальной базы/RADIUS-сервера |
+
|
+
|
|
Поддержка управления доступом на основе портов |
+
|
+
|
|
Поддержка EAP, OTP, TLS, TTLS, PEAP |
+
|
+
|
|
RADIUS-сервер с поддержкой протокола IPv6 |
+
|
+
|
|
Поддержка аутентификации MD5 |
+
|
+
|
|
OAM
|
||
|
Диагностика кабеля |
+
|
+
|
|
Восстановление заводских настроек по умолчанию |
+
|
+
|
|
Управление
|
||
|
Web-интерфейс |
+
|
+
|
|
Утилита D-Link Network Assistant |
+
|
+
|
|
Упрощенный CLI |
+
|
+
|
|
Telnet-сервер |
+
|
+
|
|
TFTP-клиент |
+
|
+
|
|
Настройка MDI/MDIX |
+
|
+
|
|
SNMP v1/v2c/v3 |
+
|
+
|
|
SNMP Trap |
+
|
+
|
|
Резервное копирование/обновление программного обеспечения |
+
|
+
|
|
Мастер установки Smart Wizard |
+
|
+
|
|
Скачивание/загрузка конфигурационного файла |
+
|
+
|
|
Системный журнал |
+
|
+
|
|
Макс. количество записей в журнале |
500
|
|
|
BootP/DHCP-клиент |
+
|
+
|
|
SNTP |
+
|
+
|
|
ICMPv6 |
+
|
+
|
|
IPv4/v6 Dual Stack |
+
|
+
|
|
Автоматическая настройка DHCP |
+
|
+
|
|
Настройка времени SNTP |
+
|
+
|
|
RMONv1 |
+
|
+
|
|
Trusted Host |
+
|
+
|
|
Поддержка нескольких версий ПО |
+
|
+
|
|
Поддержка нескольких версий конфигураций |
+
|
-
|
|
Технология Green V3.0
|
||
|
Экономия электроэнергии за счет: |
||
|
Определения статуса соединения |
+
|
+
|
|
Выключения индикаторов |
-
|
+
|
|
Использования спящего режима |
||
